Il DIM 24PS è un modulo con microcontrollore integrato, dotato di 4 uscite di potenza per il controllo di sorgenti luminose a 12/24VDC, in modalità dimmer oppure on/off, sul polo positivo. Il modulo consente il controllo e la gestione di sorgenti luminose LED monocromatiche a tensione (con o senza elettronica aggiuntiva). La corrente massima erogata da ciascuna uscita è di 10A.
EasyBUS
iSMY System
Pulsantiere

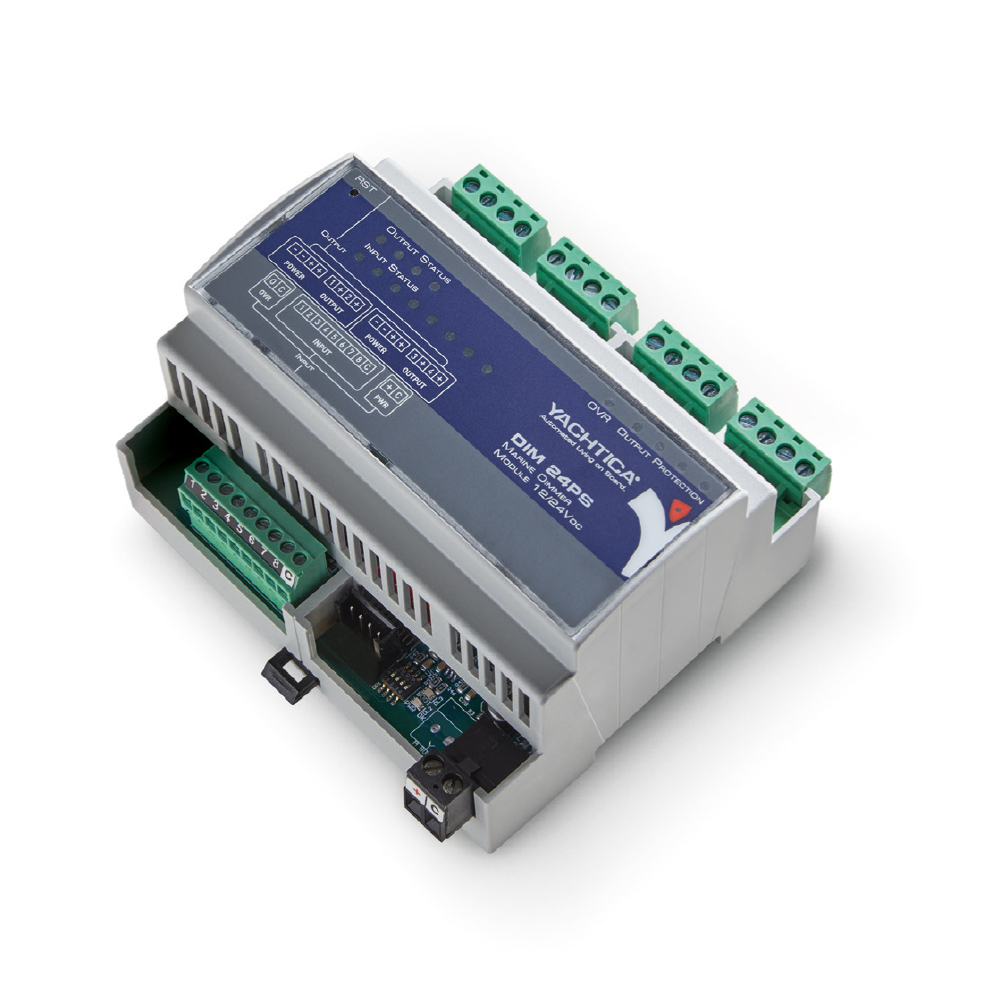

DIM 24PS
Modulo Dimmer Marino 12/24VDC
- 4 uscite dimmer o on/off (su positivo) con memoria 12/24Vdc (PWM 200Hz)
- 8 ingressi a contatto pulito
- Protezione elettronica contro cortocircuito e sovraccarico
- Installazione su barra DIN (6M)
- Morsettiere estraibili
- Elettronica tropicalizzata
Sul modulo sono previsti 8 ingressi per il cablaggio di pulsanti o sensori a contatto pulito. Gli ingressi possono essere utilizzati per la gestione delle uscite nelle 2 modalità previste, dimmer o on/off. Il settaggio di dipswitch sulla scheda permette di collegare fra loro le uscite, fino a raggiungere un carico massimo di 40A.
| Alimentazione elettronica | 11-28VDC |
| Assorbimento massimo elettronica | 0,6W (25mA @24VDC, 50mA @12VDC) |
| Alimentazione uscite | 11/24VDC |
| Portata massima uscite | 10A ciascuna, PWM 200Hz |
| Dimensioni (L x A x P) | 106x58x90mm (6 M) |
